42crmo厚壁钢管 焊接性能 工程机械适配工艺

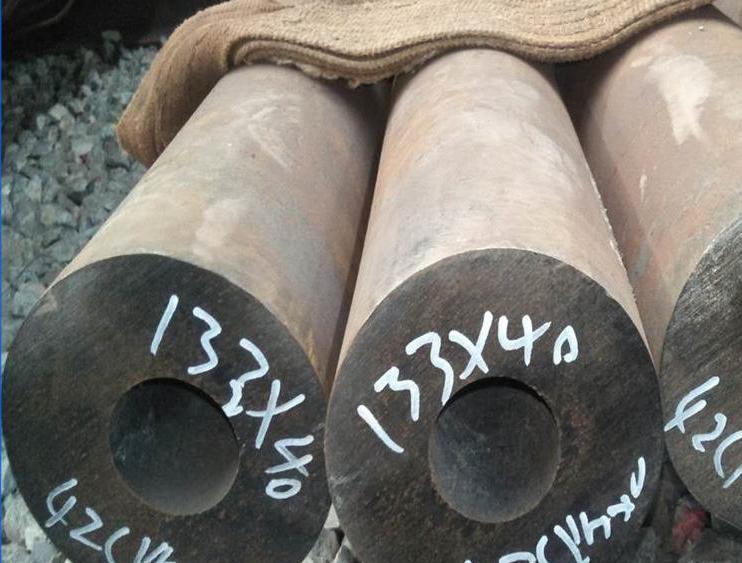

42CrMo厚壁钢管概述

42CrMo厚壁钢管是一种采用42CrMo合金钢制造的无缝钢管，以其高强度、高韧性和优异的淬透性而著称。该材料通过合理的化学成分设计（碳含量约0.38%-0.45%，并含有铬、钼等合金元素），在热处理后能获得良好的综合力学性能，特别适用于承受高负荷、高应力的工作环境。厚壁设计进一步增强了其抗压和抗扭能力，是工程机械关键结构件的理想选择。

42CrMo厚壁钢管的焊接性能分析

42CrMo钢的焊接性能受其高碳当量影响，焊接时易产生冷裂纹和热影响区硬化现象，因此需要严格控制焊接工艺。主要特点包括：

• 预热要求：焊接前通常需预热至200-300°C，以降低焊接冷却速度，减少冷裂风险。

• 焊材选择：推荐采用低氢型焊条或焊丝，如E7015-G或ER80S-G，确保焊缝金属的韧性和强度匹配。

• 焊后热处理：重要构件需进行焊后去应力退火，温度控制在550-650°C，以消除残余应力并改善热影响区组织。

• 工艺控制：需采用小线能量、多层多道焊，避免过热导致晶粒粗大。

工程机械适配工艺要点

在工程机械（如挖掘机臂架、起重机吊臂、液压支架等）应用中，42CrMo厚壁钢管的加工与焊接需遵循特定工艺规范，以确保结构安全性和耐久性。

• 下料与坡口加工：采用精密等离子或激光切割，坡口角度通常为60°±5°，确保焊透性并减少焊接量。

• 装配与定位焊：使用高精度夹具保证构件对中，定位焊长度不小于50mm，并采用与正式焊接相同的预热工艺。

• 焊接方法：优先选用气体保护焊（如MAG）或埋弧焊，以提高效率和焊缝质量。

• 质量检测：焊缝需进行外观检查，并采用超声波或射线探伤确保内部无缺陷。

典型规格与工程应用

42CrMo厚壁钢管规格多样，可根据工程机械需求定制。常见规格范围如下表所示：

其高强度特性使得部件设计可更轻量化，同时提升设备的工作载荷和抗疲劳性能，广泛应用于重型工程机械、矿山设备及特种车辆领域。

总结与建议

42CrMo厚壁钢管在工程机械制造中具有不可替代的地位，但其焊接与加工需严格遵循工艺规程。建议生产过程中加强材料入厂检验、焊接工艺评定及焊工培训，并定期对服役构件进行无损检测，以保障设备长期安全运行。未来，随着焊接技术发展（如激光-电弧复合焊），该材料的加工效率与接头质量有望进一步提升。
