销售服务热线：
销售服务热线：
42CrMo厚壁钢管是一种高强度合金结构钢材料，其压力承受能力取决于多个因素，包括钢管的壁厚、外径、热处理状态以及工作温度等。一般而言，在常温下，经过调质处理（淬火+回火）的42CrMo厚壁钢管，其抗拉强度可达≥1080MPa，屈服强度≥930MPa，因此能承受较高的内部或外部压力。具体压力值需根据实际规格和应用标准（如GB/T 8162、GB/T 17396等）计算确定，通常可通过公式P=2*S*t/D进行估算，其中S为材料许用应力，t为壁厚，D为外径。
42CrMo钢属于中碳合金钢，具有优异的综合力学性能，其主要特点包括：
高强度与高韧性：通过调质处理，可获得高强度和良好韧性的配合，适用于高负荷条件。
良好的淬透性：合金元素铬（Cr）和钼（Mo）的加入提高了材料的淬透性，使得厚壁截面也能获得均匀的性能。
抗疲劳与耐磨性：在高应力往复载荷下表现出色，耐磨性能优于普通碳钢。
耐高温性：在适度高温环境下（通常≤500°C）仍能保持较高的强度。
42CrMo厚壁钢管广泛应用于对强度和耐久性要求较高的领域：
液压与气动系统：用于制造高压油缸、气缸筒体，承受内部液体或气体压力。
工程机械：如挖掘机、起重机的臂架和转轴，承受复杂交变载荷。
石油钻采设备：用于钻杆、套管等部件，耐受地下高压环境。
电力与能源领域：适用于高压锅炉管、电站结构件，在高温高压下工作。
模具与重型机械：作为大型模具芯轴或机械主轴，要求高刚性和抗压能力。

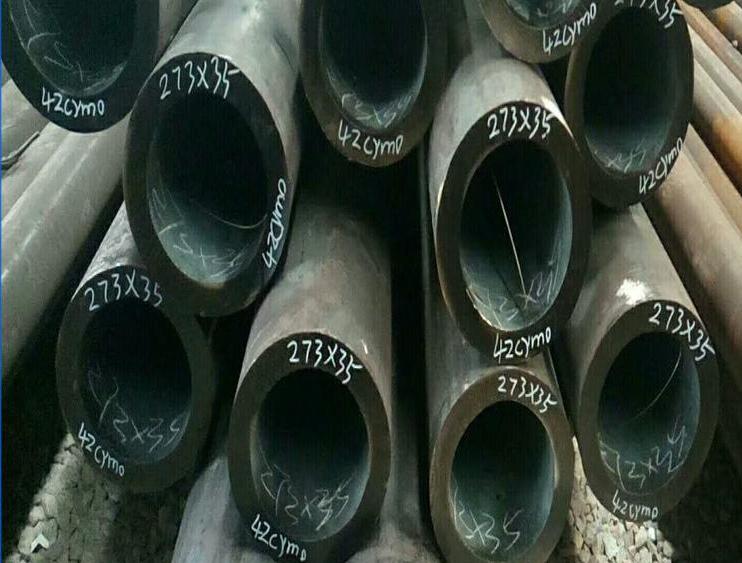

42CrMo厚壁钢管的规格多样，压力承受能力随尺寸变化。以下为常见规格及估算压力示例（基于常温调质状态，许用应力取屈服强度的60%，即约558MPa）：
| 外径 (mm) | 壁厚 (mm) | 壁厚/外径比 | 估算承压 (MPa) | 备注 |
|---|---|---|---|---|
| 89 | 10 | 0.112 | 约125 | 适用于中高压液压系统 |
| 168 | 20 | 0.119 | 约133 | 常用于工程机械结构管 |
| 273 | 30 | 0.110 | 约123 | 石油钻采设备常用规格 |
| 355 | 40 | 0.113 | 约126 | 重型机械或电站部件 |
注：以上压力值为理论估算，实际应用中需考虑安全系数（通常取2~4）、焊缝强度（如为焊接管）及介质腐蚀等因素，具体设计应遵循相关行业标准。
材料状态：调质处理后的组织（回火索氏体）能显著提升强度和韧性；若未热处理或处理不当，承压能力将下降。
几何尺寸：壁厚越大、外径越小，承压能力通常越高；但需注意厚壁比过大可能增加制造难度和成本。
缺陷控制：钢管内部夹杂、气孔或表面裂纹会形成应力集中，大幅降低实际承压能力，需通过无损检测确保质量。
工作环境：高温环境会导致材料强度下降；腐蚀性介质可能引起应力腐蚀开裂，需选用相应防护措施。
为确保42CrMo厚壁钢管安全承受压力，建议：
根据设计压力、安全系数和介质特性，计算所需最小壁厚，并选择符合标准（如GB/T 17396）的正规产品。
优先选用整体轧制或锻造的无缝钢管，以减少焊缝潜在风险；若采用焊接管，须保证焊缝质量等同母材。
在高温或腐蚀环境下，应参考材料的高温强度数据或进行防腐处理，必要时采用更高合金等级的钢材。
安装和使用中避免局部过载或冲击，定期进行检测和维护，以延长使用寿命。
