销售服务热线：
销售服务热线：

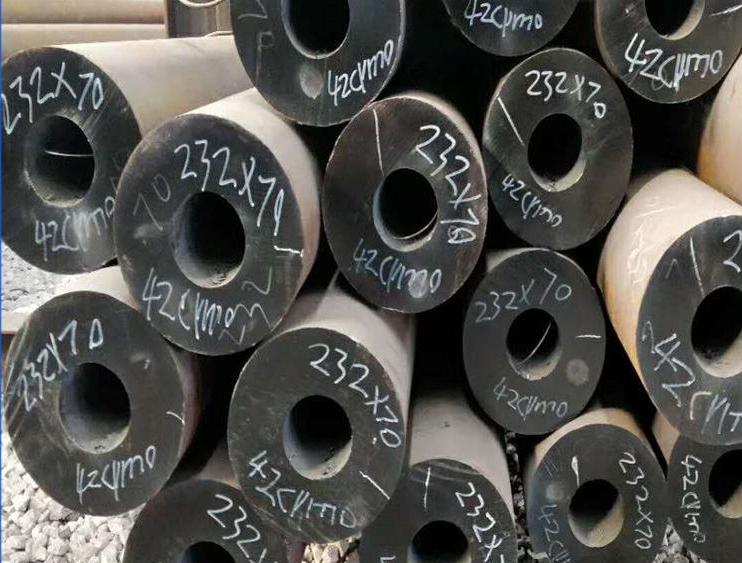

42CrMo厚壁钢管作为一种高性能合金结构钢材料，在工业领域享有盛誉。其原厂货源保证确保了材料化学成分与力学性能的稳定性，尤其在高强度与耐高温环境下表现卓越。本文将深入探讨42CrMo厚壁钢管的核心特点、主要用途、详细规格参数，并提供专业的选材建议。
42CrMo是一种中碳合金结构钢，主要合金元素包括铬（Cr）、钼（Mo），其化学成分经过配比，使得钢材在高温状态下仍能保持较高的强度与抗蠕变能力。原厂货源产品严格按照GB/T 3077标准生产，通过调质热处理（淬火加高温回火），获得良好的综合力学性能。耐高温性能主要源于钼元素的添加，它能提高钢的持久强度和抗松弛性能，在500℃以下环境中可稳定工作。
碳含量：0.38%～0.45%，保证淬透性与强度。
铬含量：0.90%～1.20%，增强抗氧化与耐腐蚀性。
钼含量：0.15%～0.25%，提升高温强度与韧性。
硅、锰等微量元素合理配比，细化晶粒结构。
42CrMo厚壁钢管因其原厂货源保障，在制造过程中严格控制冶炼、轧制、热处理工艺，呈现出以下突出特点：
高强度与高韧性：调质处理后抗拉强度可达1080MPa以上，屈服强度930MPa以上，冲击韧性优异。
优异的耐高温性能：在高温工况下（如350℃-500℃）仍能保持较高屈服强度，不易发生塑性变形。
良好的加工性能：适用于锻造、车削、焊接等深加工，特别是原厂管坯组织均匀，加工后机械性能衰减极小。
厚壁承压能力佳：壁厚通常达20mm以上，可承受高压、重载工况，广泛用于结构件与压力容器。
尺寸精度与表面质量：原厂货源采用先进轧管或冷拔工艺，外径与壁厚公差控制在±5%以内，内外表面光洁。
42CrMo厚壁钢管因其综合性能优异，在多个工业领域成为材料。以下为典型应用场景：
石油化工设备：用于制造高压管道、热交换器、反应器壳体，适应高温高压的油气输送环境。
机械制造：作为重型机械的轴类、齿轮、连杆、支承辊等关键结构件，承受交变载荷。
电力行业：用于锅炉集箱、蒸汽管道、汽轮机部件，满足电站锅炉耐热要求。
工程结构：大型建筑桥梁、起重机械的承重柱与桁架，要求高强度与抗疲劳特性。
汽车工业：制造重载卡车、工程车辆的驱动轴、半轴套管等。
以下为42CrMo厚壁钢管常见的原厂规格范围，具体尺寸可依据客户需求定制：
| 外径(mm) | 壁厚(mm) | 长度(m) | 理论重量(kg/m) | 执行标准 |
|---|---|---|---|---|
| 89 | 20-30 | 6-12 | 34.0-43.7 | GB/T 3077 |
| 108 | 25-40 | 6-12 | 51.2-67.1 | GB/T 3077 |
| 159 | 30-50 | 6-12 | 95.5-134.5 | GB/T 3077 |
| 219 | 35-60 | 6-12 | 158.8-235.1 | GB/T 3077 |
| 273 | 40-70 | 6-12 | 229.8-350.6 | GB/T 3077 |
| 325 | 50-80 | 6-12 | 339.1-483.2 | GB/T 3077 |
注：以上数据为常用规格，实际供货可按客户图纸或技术协议交付。原厂货源可提供材料质保书，确保批次可追溯。
42CrMo厚壁钢管耐高温性能的发挥依赖于规范的热处理制度。推荐工艺参数如下：
淬火：加热温度840℃-860℃，油冷或水冷（视壁厚而定），冷却介质温度20-60℃。
回火：回火温度520℃-580℃，保温时间按壁厚每25mm保温1小时，空冷或炉冷。
调质后性能：抗拉强度≥1080MPa，屈服强度≥930MPa，伸长率≥12%，断面收缩率≥45%，冲击功（KV2）≥63J。
高温短时性能：在400℃时屈服强度仍可维持在≥700MPa，500℃时≥500MPa。
此外，原厂货源通常还进行无损检测（如超声波、磁粉探伤），确保管材内部无夹层、气孔等缺陷，进一步提升高温服役可靠性。
在选择42CrMo厚壁钢管时，注意以下要点可帮助用户获得符合原厂标准的优质材料：
确认材质证明：要求供应商提供第三方理化检测报告，核对Cr、Mo含量是否达标。
关注尺寸公差：厚壁管的外径与壁厚精度直接影响机械加工余量，优先选择GB/T 8162或GB/T 3077标准产品。
评估耐温等级：若长期工作温度超过450℃，建议与供应商确认是否需要二次回火或添加其他微量元素。
来源可靠性：选择具备冶炼、轧制、热处理一体化生产能力的原厂或一级代理商，避免非标料混入。
综上，42CrMo厚壁钢管凭借原厂优质货源、高强度与耐高温特性，在重工领域占据重要地位。合理选材并配合精湛的热处理工艺，可有效延长设备寿命，降低运维成本。如需更详尽的参数或技术咨询，建议联系专业钢材供应团队获取一对一支持。
