销售服务热线：
销售服务热线：
42CrMo钢管是一种中碳合金结构钢，具有高强度、高韧性和良好的淬透性。其化学成分主要包括碳(C)、铬(Cr)、钼(Mo)等元素，通过调质热处理可获得优异的综合力学性能，广泛应用于对强度和耐磨性要求较高的机械部件。
高强度与韧性：经调质处理后，抗拉强度可达1080MPa以上，同时保持良好冲击韧性。
优良的淬透性：钼元素的加入显著提高淬透深度，适合大截面工件加工。
耐磨性与疲劳抗力：铬元素提升表面硬度与耐磨性，适用于高负荷运动部件。
加工性能适中：退火状态下可进行切削、锻造等加工，但需注意热处理变形控制。
| 规格类型 | 典型尺寸范围 | 主要应用领域 |
|---|---|---|

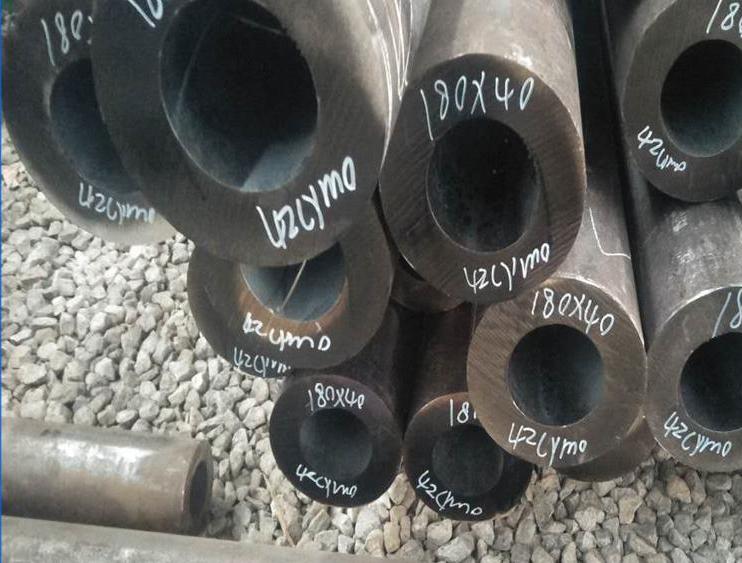

| 无缝钢管 | 外径Φ20-500mm，壁厚2.5-50mm | 液压油缸、传动轴、轴承套筒 |
| 焊接钢管 | 外径Φ219-1200mm，壁厚6-40mm | 工程机械结构件、矿山设备支架 |
| 精密冷拔管 | 外径Φ10-200mm，壁厚1-20mm | 汽车转向轴、精密仪器导轨 |
1. 下料阶段：推荐采用带锯或圆盘锯切割，避免热切割导致的边缘淬硬。预留2-3mm加工余量。
2. 热处理工艺：
预热处理：采用860-880℃正火处理，细化晶粒，改善切削性能。
淬火：850-870℃油淬，大截面工件需采用水基淬火液防止软点。
回火：根据硬度要求选择540-620℃回火，保温时间按截面厚度1.5-2min/mm计算。
3. 机械加工要点：
车削时建议采用硬质合金刀具，切削速度80-120m/min，进给量0.1-0.3mm/r。
钻孔需使用含钴高速钢钻头，低速大进给并充分冷却。
磨削加工宜选用白刚玉砂轮，注意及时修整防止工件烧伤。
| 工序 | 控制参数 | 质量要求 |
|---|---|---|
| 锻造 | 始锻1150-1200℃，终锻≥850℃ | 锻后缓冷，防止白点产生 |
| 焊接 | 预热300-350℃，焊后600℃消应力 | 采用J857Cr焊条，层温控制≤300℃ |
| 表面处理 | 高频淬火深度1.5-3mm | 表面硬度HRC52-58，过渡区平缓 |
问题1：加工后出现裂纹
成因：热处理冷却速度过快或回火不及时。
解决方案：采用阶梯升温预热，淬火后2小时内必须回火，复杂工件可增加去应力退火工序。
问题2：尺寸稳定性差
成因：残余奥氏体转变或应力释放不均。
解决方案：增加-70℃深冷处理2小时，精加工前进行2-3次时效处理。
化学成分分析：符合GB/T3077标准，重点控制Cr：0.90-1.20%，Mo：0.15-0.25%
力学性能检测：取样位置距表面1/4半径处，屈服强度≥930MPa
无损检测：超声探伤符合GB/T5777 L2级，磁粉检测按JB/T4730标准
