销售服务热线：
销售服务热线：

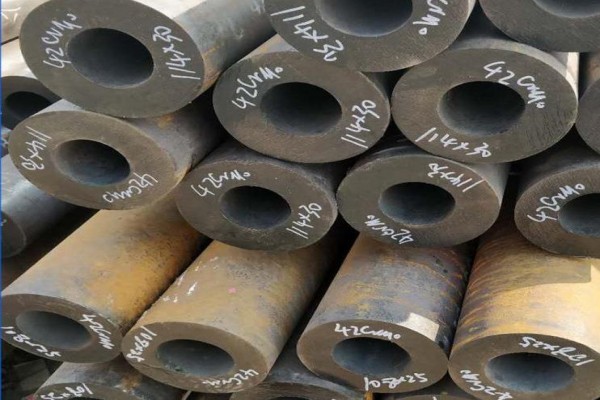

42CrMo无缝钢管是一种以中碳合金结构钢42CrMo为材质，经热轧或冷拔工艺制成的无缝管材。该材料在调质处理后具有较高的强度、韧性和疲劳极限，同时具备良好的淬透性，淬火变形小，因此在工程机械、矿山设备、重型装备等领域得到广泛应用。其表面硬度与芯部韧性配合良好，可有效抵抗冲击载荷与磨料磨损，是制造高负荷耐磨结构件的理想管材。
| 元素 | 碳 C | 硅 Si | 锰 Mn | 铬 Cr | 钼 Mo | 磷 P | 硫 S |
|---|---|---|---|---|---|---|---|
| 含量(%) | 0.38~0.45 | 0.17~0.37 | 0.50~0.80 | 0.90~1.20 | 0.15~0.25 | ≤0.035 | ≤0.035 |
调质处理后抗拉强度可达1080MPa以上，屈服强度≥930MPa，冲击韧性≥63J，兼具高强度与良好韧性。
铬、钼元素的加入显著提高钢的淬透性和回火稳定性，使管材在承受冲击与摩擦工况下不易发生软化。
表面经感应淬火或渗碳处理后，表层硬度可达HRC50~58，形成"外硬内韧"结构，有效抵抗磨粒磨损与冲击剥落。
良好的抗疲劳性能，可承受长期交变载荷，适用于往复运动与旋转运动的工程机械部件。
尺寸精度高、壁厚均匀，内外表面质量好，减少后续加工余量，提高材料利用率。
工程机械：挖掘机液压缸筒、起重机臂架销轴管、旋挖钻机钻杆、装载机传动轴等。
矿山设备：煤矿液压支架立柱、刮板输送机中部槽、破碎机锤轴套管。
重型装备：大型轴承套圈、齿轮轴、轧机传动轴、压力机立柱。
石油机械：钻具接头、抽油杆接箍、井下工具用管。
模具与耐磨件：注塑机料筒衬套、耐磨衬板、导向套等。
| 项目 | 外径(mm) | 壁厚(mm) | 长度(mm) | 交货状态 |
|---|---|---|---|---|
| 热轧管 | φ57~φ325 | 6~40 | 3000~12000 | 热轧/正火/调质 |
| 冷拔管 | φ20~φ180 | 3~30 | 2000~9000 | 冷拔/退火/调质 |
| 精密管 | φ25~φ150 | 4~20 | 2000~8000 | 精拔/调质+珩磨 |
| 热处理状态 | 抗拉强度 Rm(MPa) | 屈服强度 ReL(MPa) | 断后伸长率 A(%) | 冲击功 Akv(J) | 硬度 |
|---|---|---|---|---|---|
| 调质(850℃淬火+560℃回火) | ≥1080 | ≥930 | ≥12 | ≥63 | HB 217~255 |
| 正火 | ≥750 | ≥450 | ≥16 | ≥40 | HB 170~220 |
| 表面感应淬火 | — | — | — | — | HRC 50~58 |
切削加工时因材料强度高、韧性好，应选用硬质合金刀具，适当增大刀具前角并采用低速大进给工艺。
焊接前需预热至200~300℃，焊后应及时进行去应力退火，避免产生延迟裂纹。
调质处理是发挥42CrMo性能的关键工序，应根据实际使用工况合理选择淬火温度与回火温度。
用于液压缸筒时，内孔通常需经镗削、珩磨处理，粗糙度可达Ra0.2~0.4μm，以满足密封要求。
存放时应避免与酸碱介质接触，防止表面锈蚀影响后续加工与使用。
42CrMo无缝钢管凭借优异的综合力学性能、良好的耐磨抗冲击能力以及稳定的材质均一性，在工程机械与重型装备制造中占据重要地位。合理选材、科学热处理与规范加工，可更大限度发挥其性能潜力，延长零部件使用寿命，降低设备维护成本。用户在采购时应根据工况明确强度、硬度、尺寸精度与交货状态等技术要求，以确保管材满足实际应用需求。
